呼吸閥基本介紹
呼吸閥，也稱為直動式壓力/真空安全閥，是特殊類型的安全閥，專門用于油箱保護。該系列包括僅壓力，僅真空和組合式壓力/真空閥，均可通過法蘭出口或通風排氣。
壓力/真空泄壓閥廣泛用于散裝儲罐，包括帶浮動蓋的固定頂板罐，以較大限度地減少蒸發損失。閥門可防止過大的壓力或真空積聚，從而使系統失衡或損壞儲存容器。
壓力和真空保護水平由加重托盤或彈簧控制，并可組合以提供所需的壓力/真空設置。通常將托盤和彈簧系統組合在一個單元中，即壓力設置需要彈簧部分，而真空設置使用托盤方法。
呼吸閥作用
呼吸閥是一種安裝在固定屋頂大氣儲罐頂部噴嘴開口上的保護裝置。其主要目的是保護水箱免受破裂或爆炸。
在沒有開口或受控開口的情況下，固定的屋頂大氣罐將在由于將液體泵入罐中而由于由嚴重的熱變化引起的蒸汽壓力變化而引起的增加的壓力下破裂。在抽出程序或熱變化期間發生罐的坍塌。隨著液位降低，蒸汽空間壓力降低到低于大氣壓。必須通過罐上的受控開口來減輕這種真空條件。

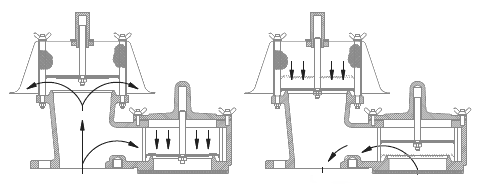

呼吸閥工作原理
大多數常壓罐需要通風裝置，以允許大量蒸汽在相對低的壓力下逸出。通常，允許的設定壓力以英寸水柱壓力為單位，對于正壓和真空條件。這是因為大多數大型儲罐的較大允許工作壓力相對較低。
這些罐通常是按API650標準制造的大容量焊接容器。為了在低設定壓力下容納大容量，這些閥門的端口面積大于入口或噴嘴連接。所需的低設置需要重量加載閥而不是彈簧加載。由于上述原因，呼吸閥需要大約100%的超過設定壓力才能達到閥門的完全打開。
但是，在確定設定壓力時，重量加載的閥門操作MAWP應至少是所需設定壓力的兩倍，以獲得較好流量。如果MAWP低于所需設定值100%，則閥門的尺寸可能比通常要求的要大。如果允許的壓力低于20%，則存在閥門顫振和加速閥座和隔膜磨損的可能性。簡單地說，壓力/真空閥不像高壓安全泄壓閥，壓力不應超過10%或20%。在確定壓力/真空閥的尺寸時，請參考制造商的流量曲線并允許足夠的溢流壓力。
